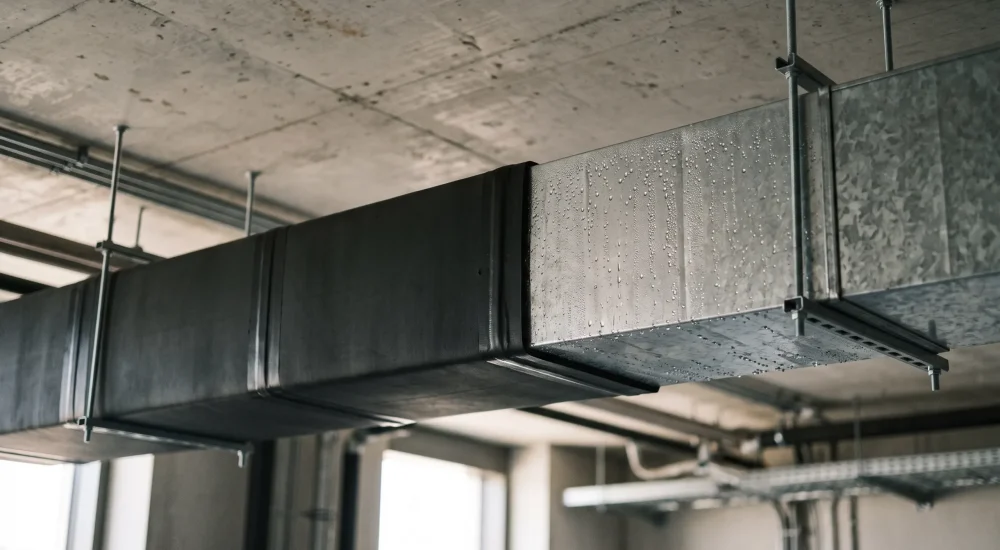

Что происходит с воздуховодом без изоляции
Воздуховод работает как теплообменник, хотя его никто для этого не проектировал. Металлическая стенка толщиной 0,5–1 мм практически не сопротивляется передаче тепла, поэтому воздух внутри быстро принимает температуру окружающего пространства. Летом приточный поток, охлаждённый кондиционером, нагревается ещё в канале, а зимой тёплый вытяжной воздух остывает в холодном чердаке и отдаёт влагу на стенки. В обоих случаях система тратит энергию впустую, а конструкция постепенно разрушается.
Изоляция решает эту проблему, но только при верно подобранной толщине. Слишком тонкий слой не защищает от конденсата, слишком толстый — увеличивает смету и не помещается в запроектированное пространство. Ниже разбираем, какие функции выполняет изоляция воздуховодов, из чего её делают и как определить толщину без сложных программ.
Четыре задачи изоляции воздуховодов
Каждая функция требует своего материала и толщины, поэтому сначала определяют главную задачу для конкретного участка.
Сохранение температуры воздуха. Приточная установка нагревает или охлаждает поток до заданных параметров, и каждый градус, потерянный в канале, система обязана компенсировать. Для вентиляции с рекуперацией и для систем кондиционирования это прямые расходы на электроэнергию.
Защита от конденсата. Когда поверхность воздуховода холоднее точки росы окружающего воздуха, на ней появляется влага. Для холодного притока капли образуются снаружи и стекают на потолок, оборудование и отделку. Для тёплой вытяжки, идущей через холодный чердак, влага выпадает внутри канала, течёт обратно к решёткам и вызывает коррозию. Именно эта задача чаще всего определяет минимальную толщину слоя.
Снижение шума. Поток воздуха и вентилятор создают аэродинамический и структурный шум, который металл передаёт по всей длине трассы. Волокнистая изоляция гасит часть звуковой энергии, а эластичные материалы снижают вибрацию корпуса. Шумоглушитель она не заменяет, но фоновый гул снижает заметно.
Огнезащита. На транзитных участках воздуховод пересекает противопожарные преграды и должен сохранять целостность заданное время, обычно 30, 60 или 90 минут. Здесь используют базальтовые материалы, толщина которых принимается не по расчёту, а по сертификату конкретной огнезащитной системы.
Какие материалы применяют
Выбор зависит от температуры воздуха, условий монтажа и требований пожарной безопасности.
Минеральная вата. Прошивные и ламельные маты на основе базальтового волокна выпускают с покрытием из алюминиевой фольги, например линейки технической изоляции Rockwool и ТИЗОЛ. Материал не горит, выдерживает нагрев до 600–700 °C и хорошо гасит шум. Применяется на вытяжках, воздуховодах дымоудаления, участках в неотапливаемых зонах и для огнезащиты. Требует пароизоляционного покрытия, иначе волокно набирает влагу и теряет теплозащитные свойства, у нас на сайте вы можете найти широкий выбор минеральной ваты.
Вспененный каучук. Листы и рулоны Armaflex и аналогов обладают закрытой ячеистой структурой, поэтому не пропускают пар и не нуждаются в дополнительной защите. Коэффициент теплопроводности около 0,033–0,038 Вт/(м·°C). Основная область — холодные приточные воздуховоды и системы кондиционирования, где важна защита от конденсата. Монтируется на клей, стыки проклеивают лентой.
Вспененный полиэтилен. Фольгированные рулоны Energoflex, Пенофол, Порилекс толщиной 3–10 мм — бюджетное решение для бытовой вентиляции внутри отапливаемого контура, вы можете ознакомиться с нашим ассортиментом вспененного полиэтилена. Для серьёзных перепадов температур и уличных участков его сопротивления недостаточно.
От чего зависит толщина слоя
Толщину изоляции определяют четыре фактора. Чем сильнее выражен каждый из них, тем толще нужен слой.
- Температура воздуха в канале. Чем холоднее приток, тем больше разница с помещением. Зимой после калорифера воздух идёт с температурой +18…+22 °C, летом в системе кондиционирования — +10…+14 °C, и именно летний режим обычно оказывается решающим.
- Влажность и температура вокруг воздуховода. В комнате с +28 °C и влажностью 70 % точка росы составляет около +22 °C, и поверхность изоляции должна быть теплее этого значения. В сухом помещении с влажностью 40–50 % тот же канал обойдётся более тонким слоем.
- Материал. Каучук и полиэтилен с теплопроводностью 0,036–0,040 Вт/(м·°C) работают примерно одинаково, минеральная вата немного уступает им, зато выпускается толщиной 50–100 мм и закрывает большие перепады температур.
- Поверхность изоляции. Блестящая фольга хуже отдаёт тепло в помещение, поэтому под ней поверхность холоднее. Фольгированный материал приходится брать на один типоразмер толще, чем такой же с матовой оболочкой.
Толщина для холодных воздуховодов
Для приточных каналов кондиционирования главное условие — поверхность изоляции должна быть теплее точки росы в помещении хотя бы на 1–2 °C. Тогда конденсата не будет даже в самый влажный день лета.
На практике вспененный каучук толщиной 13 мм закрывает приток с температурой +10…+14 °C в обычном офисе или квартире. Если в помещении нет осушения и летом влажность поднимается до 70 %, берут 19 мм. Для фольгированного каучука к этим значениям добавляют один типоразмер: 19 и 25 мм соответственно.
Круглые воздуховоды диаметром до 200 мм требуют слой на 20–30 % толще: на малом диаметре наружная поверхность растёт вместе с изоляцией, и тонкий слой не успевает прогреться. Проверить выбранную толщину можно в онлайн-калькуляторах, которые крупные производители каучуковой изоляции размещают на своих сайтах: достаточно ввести температуры, влажность и размер канала.
Толщина для тёплых и уличных участков
Когда конденсат снаружи не грозит, толщину выбирают по допустимым теплопотерям: на длинных трассах, в неотапливаемых помещениях, на улице. Требования задают СП 61.13330 «Тепловая изоляция оборудования и трубопроводов» и СП 60.13330 по отоплению и вентиляции. Обычно проект допускает падение температуры воздуха не более 1–2 °C на всю длину участка. Ниже — толщины, к которым это условие приводит в типовых ситуациях.
| Участок сети | Материал | Толщина |
|---|---|---|
| Приток +20 °C внутри отапливаемого помещения | Полиэтилен фольгированный | 5–10 мм |
| Холодный приток кондиционера в помещении | Вспененный каучук | 13–19 мм |
| Вытяжка из санузлов через холодный чердак | Минеральная вата с фольгой | 50 мм |
| Приток и вытяжка на улице, в неотапливаемом техэтаже | Минеральная вата с фольгой | 80–100 мм |
| Транзитный участок с требованием EI 60 | Базальтовая огнезащитная система | по сертификату |
Для Урала и Западной Сибири уличные участки лучше считать по нижней границе температур, а не по средним за отопительный период: короткие, но сильные морозы приводят к обмерзанию заборных решёток и наледи внутри канала. Для Тюмени расчётная температура наиболее холодной пятидневки близка к −35 °C.
Ошибки, которые сводят расчёт на нет
Даже точная толщина не поможет, если нарушена технология монтажа.
- Незаклеенные стыки каучука и полиэтилена. Через щель шириной в миллиметр влажный воздух добирается до холодного металла, и конденсат появляется под изоляцией, где его никто не видит.
- Разорванная пароизоляция минеральной ваты. Проколы хомутами, порезы на углах и открытые торцы матов превращают утеплитель в губку. Фольгу восстанавливают алюминиевым скотчем, торцы закрывают.
- Сжатие ваты крепежом. Если мат толщиной 50 мм стянут бандажом до 30 мм, его сопротивление падает почти вдвое. Крепят её бандажами без натяжения или приварными штифтами.
- Необработанные фланцы, подвесы и шиберы. Каждая металлическая деталь, выходящая из-под слоя, становится мостиком холода. Фланцы закрывают изоляцией поверх, подвесы ставят через прокладки.
- Отсутствие защитного покрытия на улице. Минеральная вата без оцинкованного кожуха или полимерной оболочки намокает от осадков за один сезон.
Выводы
Изоляция воздуховодов выполняет четыре задачи: удерживает температуру потока, предотвращает конденсат, снижает шум и обеспечивает огнестойкость. Толщина слоя для холодных каналов зависит от температуры притока и влажности помещения, для тёплых и уличных — от допустимых теплопотерь, а для огнезащиты принимается по сертификату системы. На практике в помещении хватает 13–19 мм каучука, в холодных зонах — 50–100 мм минеральной ваты с фольгой. Экономить на стыках, пароизоляции и мостиках холода нельзя: ошибки монтажа обнуляют расчёт любой точности.
